CC433 - 12 Channel Incremental Encoder Interface with Isolated Inputs and Cable Fault Detection

Appendix A Block Diagram

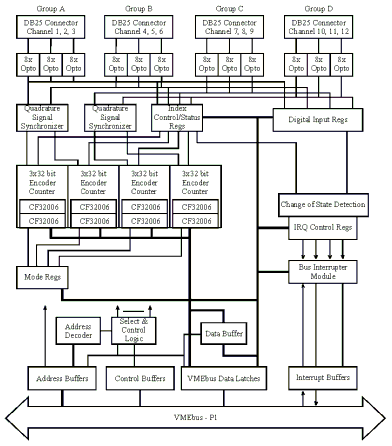

Figure A-1 Block Diagram CC433

CC433 - 12 Channel Incremental Encoder Interface with Isolated Inputs and Cable Fault Detection - 22 MAY 1997
Copyright © 1997 Compcontrol, Inc.
